Vuforia 教學 unity AR 設定流程(以Unity 2019.x版為例)

王啟榮 發表於 2019/12/27_00:16  ( 最後修改 2020/08/03_16:11 )

※ 進行以下步驟之前,請先到 vuforia Developer Portal 新增 License Key 和建立 Database。

  在 Unity 中安裝 Vuforia Engine,即可在 Editor 介面選單操作 vuforia 相關功能來開發 AR 專案。首先到 Window > Package Manager,然後透過搜尋找到 Vuforia 點擊 Install 進行安裝。
2020 vuforia 安裝

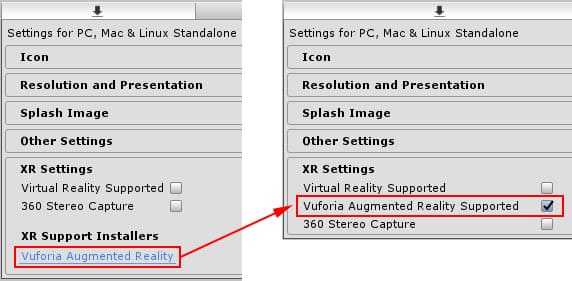

  若是 unity 2019.2.x 以前的版本,則是到 File > Build Settings 點擊 Player Setting,勾選 XR Settings 項目中的 Vuforia Augmented Reality Support (如右下圖),此時 Project 中會產生一個 Resources 資料夾。若沒看到該選項,請點擊 XR Support Installers 中的超連結(如左下圖)下載,然後關掉 unity 進行安裝。
vuforia 擴增實境製作

arshare 擴增實境 app

1. 點選 GameObject > Vuforia Engine > AR Camera 新增一台 vuforia 的攝影機,然後刪除場景中的 Main Camera。

2. 選取 ARCamera,到 Inspector 點擊 Open Vuforia configuration 按鈕。
vuforia unity ar教學

3. 到 vuforia Developer Portal 網頁複製 License Key,然後貼到 Global 項目的 App License Key 欄。(若電腦有連接 webCam,play 後就可以看到實景拍攝畫面。)

4. 到 vuforia Developer Portal 網頁下載 Database(.unitypackage) 然後匯入 unity,即可在 Databases 項目中看到您的 Database 名稱。(下載時 Select a development platform 要選擇 Unity Editor)

3D互動遊戲程式設計課程

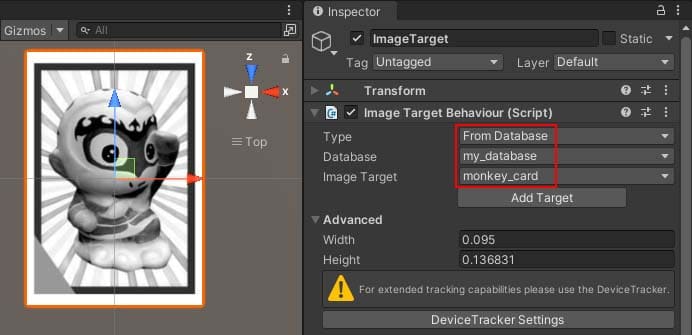

5. 點選 GameObject > Vuforia Engine > Image 新增一個 ImageTarget,然後到 Inspector 指定您的 Database 和 Image Target,圖片就會出現在場景中。附帶一提,點開 Advanced 可以看到圖片的寬(Width)和高(Height),此寬度是您當初在 vuforia Developer Portal 上傳圖片時自己輸入的(以公尺為單位),而高度則是根據圖片比例自動計算得來。
vuforia 中文教學sample

6. 匯入模型,在 Hierarchy 中把模型拖拉到 ImageTarget 上放開(讓模型成為 ImageTarget 的子物件),然後調整到欲顯現的相對位置和大小。

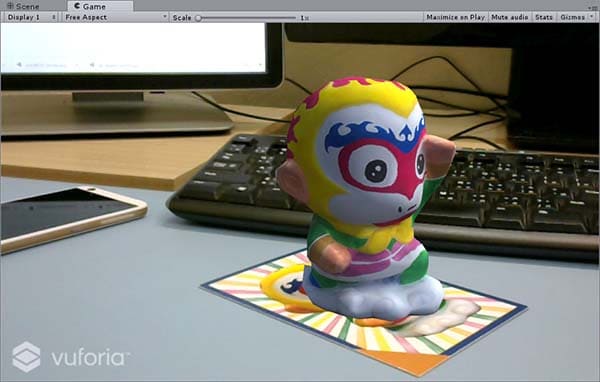

7. 連接 webCam 按下 play(或發佈到手機執行),將鏡頭對準圖卡就會顯現模型。


 (連結代碼:unity-vuforia)

※ 開啟範例專案中的 test 場景,播放後用 webCam (或筆電內建攝影鏡頭)拍攝 100 元鈔票,就會出現白色立方體。
